Tecna 4648N pneumatikus állványos ponthegesztő, 25 kVA
Csak rendelésre, speciális feltételekkel, hosszabb szállítási határidővel! Megrendelés előtt kérjük érdeklődjön a várható szállítási határidőről és a szállítási feltételekről!
Egységár (darab):
Bruttó: 3.133.192 Ft
Nettó: 2.467.080 Ft
Cikkszám:
4648NMárka:
TecnaA termék az alábbi kategóriákban található:
Állványos ponthegesztőkLeírás
Garancia: 1 év
4648N pneumatikus ponthegesztő állítható karmélységgel - 25 kVA / 400 V / 50 Hz
Teljesen vízhűtéses transzformátorral, karral, elektródatartóval és elektródával.
A TECNA ponthegesztőket úgy tervezték, hogy megfeleljenek a ponthegesztés minden igényének.
A TECNA által tervezett új, álló, ergonomikus keret megkönnyíti a kezelő munkáját.
A vezérlőegység elől került elhelyezésre, hogy a kezelő még a munkaciklus alatt is megtekinthesse a hegesztési adatokat.
A nyomásmérőjét felül helyezték el a könnyebb beállítás és leolvasás érdekében.
Teljesen vízhűtéses transzformátorral, karral, elektródatartóval és elektródával.
A TECNA ponthegesztőket úgy tervezték, hogy megfeleljenek a ponthegesztés minden igényének.
A TECNA által tervezett új, álló, ergonomikus keret megkönnyíti a kezelő munkáját.
A vezérlőegység elől került elhelyezésre, hogy a kezelő még a munkaciklus alatt is megtekinthesse a hegesztési adatokat.
A nyomásmérőjét felül helyezték el a könnyebb beállítás és leolvasás érdekében.
TECHNIKAI ADATOK:
Névleges teljesítmény 50%: 25 kVA
Max. hegesztő teljesítmény: 68 kVA
Üresjárati feszültség: 4,6 V
Max. rövidzárlati áram: 18 kA
Max. hegesztőáram az acélon: 14,4 kA
Hőáram 100%-on: 3,8 kA
Szükséges biztosíték:
Névleges teljesítmény 50%: 25 kVA
Max. hegesztő teljesítmény: 68 kVA
Üresjárati feszültség: 4,6 V
Max. rövidzárlati áram: 18 kA
Max. hegesztőáram az acélon: 14,4 kA
Hőáram 100%-on: 3,8 kA
Szükséges biztosíték:
220 - 230 - 240 V: 80 A
380 - 400 - 415 V: 50 A
380 - 400 - 415 V: 50 A
Szigeteltségi osztály: F
Szükséges levegőnyomás: 6,5 - 10 bar
Víznyomás: 3,7 bar
Szükséges hűtővíz mennyisége: 2,5 l/perc
Levegőfogyasztás 1000 pontra: 4,3 N/m3
Keletkezett lég zaj: <70 dB(A)
Bruttó súly: 141 kg
Szükséges levegőnyomás: 6,5 - 10 bar
Víznyomás: 3,7 bar
Szükséges hűtővíz mennyisége: 2,5 l/perc
Levegőfogyasztás 1000 pontra: 4,3 N/m3
Keletkezett lég zaj: <70 dB(A)
Bruttó súly: 141 kg
KAROK ÉS ELEKTRÓDÁK:
Csökkentett méretű sárgaréz alsó kar 230 - 550 mm karral.
Összehegeszthető anyagvastagság: 5 + 5 mm
Összehegeszthető anyagvastagság: Ø 14 + 14 mm
Minimális karkinyúlás: 230 mm
Max. elektródanyomás (6 bar): 240 daN
Maximális karkinyúlás: 550 mm
Max. elektródanyomás (6 bar): 115 daN
Csökkentett méretű sárgaréz alsó kar 230 - 550 mm karral.
Összehegeszthető anyagvastagság: 5 + 5 mm
Összehegeszthető anyagvastagság: Ø 14 + 14 mm
Minimális karkinyúlás: 230 mm
Max. elektródanyomás (6 bar): 240 daN
Maximális karkinyúlás: 550 mm
Max. elektródanyomás (6 bar): 115 daN
| Anyagvastagság | Kar hosszúság | Elektróda átmérő | Óránként lerakható pontok száma |
| 0,8 + 0,8 mm | 230 mm | 4,5 mm | 4000 db |
| 1,5 + 1,5 mm | 230 mm | 5,5 mm | 3400 db |
| 3 + 3 mm | 230 mm | 8 mm | 400 db |
| 1 + 1 mm | 550 mm | 5 mm | 4000 db |
| 2 + 2 mm | 550 mm | 7 mm | 1200 db |
| 4 + 4 mm | 230 mm | 11 mm | 220 db |
| Ø 6 + 6 mm | 550 mm | 16 mm | 4000 db |
| Ø 8 + 8 mm | 230 mm | 16 mm | 1600 db |
| Ø 12 + 12 mm | 230 mm | 16 mm | 500 db |

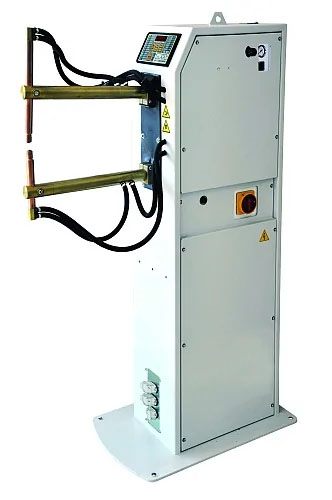

A kép csak illusztráció!
